Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金（Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I）、鉻鎳鈦不銹鋼（Z941W-100P）、鉻鎳鉬鈦不銹鋼（Z941W-100R），公稱壓力 PN100~PN200，閥體材料為碳素鋼（Z941H-100~200 Z941Y-100~200）、鉻鎳鈦不銹鋼（Z941Y-100P~200P Z941W-100P）、鉻鎳鉬鈦不銹鋼（Z941Y-100R~200R Z941W-100R）、鉻鉬合金鋼（Z941Y-100I~200I Z941W-100I）的閘閥。
Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z941H-100~200 |
100~200 |
10.0~20.0 |
≤425 |
水、蒸汽、油品 |
|
Z941Y-100~200 |
|
Z941Y-100I~200I |
≤550 |
油品、蒸汽 |
|
Z941Y-100P~200P |
≤150 |
弱腐蝕性介質 |
|
Z941Y-100R~200R |
≤200 |
醋酸類 |
|
Z941W-100R |
100 |
10.0 |
≤200 |
醞釀?lì)?/td>
|
|
Z941W-100I |
≤550 |
油品、蒸汽 |
|
Z941W-100P |
≤150 |
弱腐蝕性介質 |
返回頁首
Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z941H-100~200 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z941Y-100~200 |
堆焊硬質合金 |
|
Z941Y-100I~200I |
鉻鉬合金鋼 |
柔性石墨 |
|
Z941Y-100P~200P |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
|
本體密封 |
|
Z941Y-100R~200R |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯或柔性石墨 |
|
Z941W-100R |
本體 |
|
Z941W-100I |
鉻鉬合金鋼 |
耐熱鋼或不銹鋼 |
|
Z941W-100P |
鉻鎳鈦不銹鋼 |
返回頁首

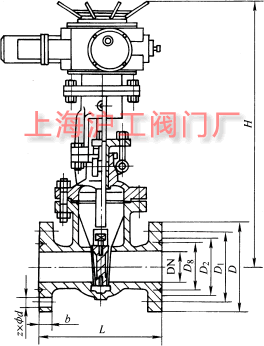

Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
重量/kg |
|
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
680 |
150 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
730 |
180 |
|
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
795 |
190 |
|
100 |
350 |
365 |
210 |
172 |
145 |
38 |
8×Φ30 |
880 |
300 |
|
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
943 |
440 |
|
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
1234 |
400 |
|
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12×Φ41 |
1339 |
684 |
|
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12×Φ1 |
1470 |
803 |
|
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16×Φ48 |
1830 |
1568 |
|
350 |
850 |
655 |
560 |
498 |
420 |
76 |
16×Φ54 |
2185 |
1510 |
返回頁首
Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
重量/kg |
|
50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×Φ25 |
700 |
250 |
|
65 |
340 |
245 |
490 |
152 |
110 |
44 |
8×Φ30 |
750 |
250 |
|
80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×Φ30 |
815 |
250 |
|
100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×Φ34 |
860 |
- |
|
125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×Φ41 |
970 |
- |
|
150 |
600 |
390 |
318 |
270 |
205 |
66 |
12×Φ41 |
1224 |
- |
|
200 |
750 |
480 |
400 |
345 |
275 |
78 |
12×Φ48 |
1490 |
- |
返回頁首
Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
|
50 |
350 |
210 |
160 |
128 |
95 |
40 |
8×Φ27 |
712 |
|
65 |
410 |
260 |
203 |
165 |
110 |
48 |
8×Φ30 |
765 |
|
80 |
470 |
290 |
230 |
190 |
160 |
54 |
8×Φ34 |
850 |
|
100 |
550 |
360 |
292 |
245 |
190 |
66 |
8×Φ41 |
980 |
|
125 |
650 |
385 |
318 |
270 |
205 |
76 |
12×Φ41 |
1080 |
|
150 |
750 |
440 |
360 |
305 |
240 |
82 |
12×Φ48 |
1140 |
返回頁首
