產品說明

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥：手動（Z73X）或渦輪驅動（Z373X），對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN2.5~PN16，閥體材料為灰鑄鐵的閘閥（漿液閥）。Z73X、Z373X 型漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

產品特點

①結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。②閘板密封面采用鉻鎳鈦不銹鋼，使用壽命長。③采用聚四氟乙烯填料，密封可靠，操作輕便靈活。

產品性能參數

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥主要性能參數

型號	PN	工作壓力/MPa	適用介質	適用溫度/℃
Z73X-2.5	2.5	0.25	煤漿、糠漿、紙漿、泥漿、污水、礦渣等	≤120
Z73X-2.5
Z73X-6	6	0.6
Z373X-6
Z73X-10
	10	1.0
Z373X-10
Z73X-16	16	1.6
Z373X-16

返回頁首

產品零部件材料

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥零部件材料

型號	材料
	閥體	閘板	閥體密封圈	閥桿	支架	填料
Z73X-2.5	灰鑄鐵	鉻鎳鈦不銹鋼	合成橡膠或聚四氟乙烯	鉻不銹鋼	碳素鋼	聚四氟乙烯
Z73X-2.5
Z73X-6
Z373X-6
Z73X-10
Z373X-10
Z73X-16
Z373X-16

返回頁首

產品外形及結構尺寸

Z73X、Z373X 型 PN2.5、PN6 鑄鐵對夾式漿液閥主要外形及結構尺寸

DN	結構長度①		D1	D2	Z73X			Z373X		Z73X	Z373X
	L1	L2			H	H1	D0	H	型號	L1/L2
400	80	110	495	463	1026	1426	500	—	—	131/210	—
450	90	114	550	518	1128	1578	500	—	—	200/260	—
500	90	132	600	568	1225	1725	500	—	—	227/327	—
600	100	154	705	667	1466	2066	700	1640	BA-1	347	425
700	—	165	810	772	—	—	—	1930		—	750
800	—	190	920	878	—	—	—	2225		—	1050
900	—	203	1020	978	—	—	—	2520	BA-2	—	1350
1000	—	216	1120	1078	—	—	—	2805		—	1650

① 圖中未注出，下同。

返回頁首

Z73X、Z373X 型 PN10 鑄鐵對夾式漿液閥主要外形及結構尺寸

DN	結構長度		D1	D2	Z73X			Z373X		Z73X	Z373X
	L1	L2			H	H1	D0	H	型號	L1/L2
50	40	43	125	9	306	356	240	—	—	10	—
65	40	46	145	118	317	382	240	—	—	11	—
80	50	46	160	132	336	416	240	—	—	13	—
100	50	52	180	156	374	474	280	—	—	16	—
125	50	56	210	184	446	571	280	—	—	20	—
150	60	56	210	184	446	571	280	—	—	38	—
200	60	60	295	266	610	810	360			41
250	70	68	350	319	695	945	400	—	—	76	—
350	80	78	460	429	895	1245	400	—	—	150	—
400	120	102	515	480	1120	1520	500	—	—	288	—
450	120	114	565	530	1320	1170	500	—	—	328	—
500	132	132	620	582	1410	1910	500	—	—	425	—
600	140	154	725	682	1540	2140	700	1640		491	660
700	—	165	840	794	—	—	—	1930	BA-1		800
800	—	190	950	901	—	—	—	2225			1200
900	—	203	1050	1001	—	—	—	2520	BA-2		1550
1000	—	216	1160	1112	—	—	—	2805		—	1900

返回頁首

Z73X、Z373X 型 PN16 鑄鐵對夾式漿液閥主要外形及結構尺寸

DN	結構長度		D1	D2	結構長度 L1			結構長度 L2			重量/kg
	L1	L2			H	H1	H0	H	H1	D0	手動 L1/L2
50	60	40	125	99	270	330	240	296	347	240	20/14
65	60	40	145	118	299	364	240	301	367	240	24/18
80	70	50	160	132	320	400	280	326	410	240	27/22
100	70	50	180	156	356	463	280	374	476	280	30/24
125	80	50	210	184	520	645	280	414	541	280	54/42
150	90	60	240	211	567	717	360	488	650	360	66/50
200	100	60	295	266	705	905	360	533	754	360	101/82
300	120	80	410	370	900	1200	400	796	1097	400	181/143
350	120	92	470	430	1000	1350	400	895	1245	400	238/197
400	140	120	525	482	1135	1535	500	1285	1455	400	293/268

返回頁首

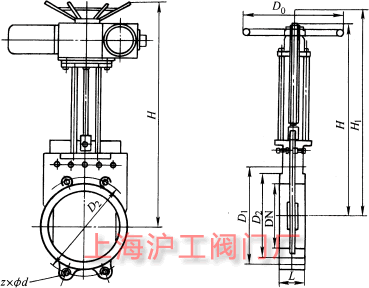

產品外形及結構尺寸示意圖
