產品說明
Y42X-16、Y42X-16C 型薄膜式減壓閥：法蘭連接形式、彈簧薄膜式結構、密封面材料為丁腈橡膠、公稱壓力 PN16，Y42X-16 閥體材料為灰鑄鐵、Y42X-16C 閥體材料為碳素鋼的減壓閥。
Y42X-16、Y42X-16C 型薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
產品性能參數
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| Y42X-16 | 16 | 1.6 | ≤70 | 水、氣、油 |
| Y42X-16C |
返回頁首 ⇑
產品零部件材料
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、上閥蓋、下閥蓋 | 閥桿、活塞 | 主閥彈簧 | 調節彈簧 | 膜片、密封圈 | |
| Y42X-16 | 灰鑄鐵 | 不銹鋼 | 硅錳鋼 | 硅錳鋼 | 丁腈橡膠 |
| Y42X-16C | WCB | ||||
返回頁首 ⇑
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×ød | H | H1 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 220 | 150 | 110 | 88 | 18 | 4×ø17.5 | 320 | 130 | 28 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4×ø17.5 | 320 | 130 | 28 |
| 65 | 280 | 185 | 145 | 122 | 20 | 4×ø17.5 | 340 | 140 | 38 |
| 80 | 310 | 200 | 160 | 133 | 22 | 8×ø17.5 | 350 | 150 | 59 |
| 100 | 350 | 220 | 180 | 158 | 24 | 8×ø17.5 | 350 | 150 | 65 |
| 125 | 400 | 250 | 210 | 184 | 26 | 8×ø17.5 | 570 | 180 | 89 |
| 150 | 450 | 285 | 240 | 212 | 28 | 8×ø22 | 570 | 180 | 120 |
| 200 | 500 | 340 | 295 | 268 | 30 | 12×ø22 | 630 | 210 | 150 |
返回頁首 ⇑

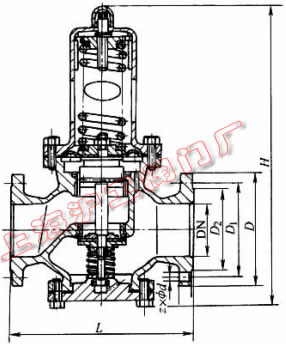

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，Y42X-16、Y42X-16C 型薄膜式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
